1928年，印度物理學家C.V. Raman在研究CCl4光譜時發現，當光與分子相互作用后，一部分光的波長會發生改變（顏色發生變化），通過對于這些顏色發生變化的散射光的研究，可以得到分子結構的信息，因此這種效應命名為Raman效應。
以拉曼效應為基礎發展起來的光譜學稱為拉曼光譜學，屬于分子振動和轉動光譜范疇。30年代開始，拉曼光譜被用作研究分子結構的主要手段。后來隨著實驗內容的不斷深入，拉曼光譜的弱點（主要是拉曼效應太弱）越來越突出，特別是40年代以后，由于紅外光譜的迅速發展，拉曼光譜的地位更是一落千丈。直到 1960 年激光問世并將這種新型光源引入拉曼光譜后，拉曼光譜出現了嶄新的局面。拉曼光譜由于具有與紅外光譜不同的選擇性定則而常常作為紅外光譜的必要補充而配合使用，可以更完整地研究分子的振動和轉動能級，更好的解決結構分析問題。與紅外光譜方法比較，拉曼光譜分析無需樣品制備、不受樣品水分的干擾、可以獲得骨架結構方面的信息而日益受到重視，特別適合生物體系的研究。
1. Raman基本原理和儀器應用
1.1 拉曼效應
光散射是自然界常見的現象。晴朗的天空之所以呈藍色、早晚東西方的空中之所以出現紅色霞光等，都是由于光發生散射而形成了不同的景觀。拉曼光譜是一種散射光譜。在實驗室中，我們通過一個很簡單的實驗就能觀察到拉曼效應。在一暗室內，以一束綠光照射透明液體，例如戊烷，綠光看起來就像懸浮在液體上。若通過對綠光或藍光不透明的橙色玻璃濾光片觀察，將看不到綠光而是一束十分暗淡的紅光，這束紅光就是拉曼散射光。拉曼光譜儀采用的是激光照射待測物質，當一束激發光的光子與作為散射中心的分子發生相互作用時，大部分光子僅是改變了方向，發生散射，而光的頻率仍與激發光源一致，這種散射稱為瑞利散射。但也存在很微量的光子不僅改變了光的傳播方向，而且也改變了光波的頻率，這種散射稱為拉曼散射。其散射光的強度約占總散射光強度的10-6～10-10。拉曼散射的產生原因是光子與分子之間發生了能量交換改變了光子的能量。
拉曼效應示意
1.2 拉曼基本原理
當光打到樣品上時，樣品分子會使入射光發生散射，若部分散射光的頻率發生改變，則散射光與入射光之間的頻率差稱為拉曼位移。拉曼光譜儀主要就是通過拉曼位移來確定物質的分子結構，針對固體、液體、氣體、有機物、高分子等樣品均可以進行定性定量分析。因此，與紅外吸收光譜類似，對拉曼光譜的研究，也可以得到有關分子振動或轉動的信息。目前拉曼光譜分析技術已廣泛應用于物質的鑒定、分子結構的研究。
同一種物質，隨著入射光頻率的改變，拉曼散射光的頻率也隨之發生改變，但拉曼位移Δν保持不變，拉曼位移與入射光的頻率無關，僅與物質的振動和轉動能級有關。不同的物質有不同的振動和轉動能級，因此拉曼位移不同。
1.3 拉曼位移
在透明介質散射光譜中，入射光子與分子發生非彈性散射，分子吸收頻率為ν0 的光子，發射ν0-ν1的光子，同時電子從低能態躍遷到高能態（斯托克斯線）；分子吸收頻率為ν0的光子，發射ν0+ν1的光子，同時電子從高能態躍遷到低能態（反斯托克斯線）?？拷鹄⑸渚€的兩側出現的譜線稱為小拉曼光譜；遠離瑞利散射線的兩側的譜線稱為大拉曼光譜。斯托克斯與反斯托克斯散射光的頻率與激發光源頻率之差Δν統稱為拉曼位移（Raman Shift），Δν= |ν拉曼散射-ν激發光|；也可表示為：拉曼位移=激光波數-拉曼光波數。拉曼位移取決于分子振動能級的變化，不同的化學鍵有不同的振動方式，決定了其能級間的能量變化，因此，與之對應的拉曼位移是特征的。與分子紅外光譜不同，極性分子和非極性分子都能產生拉曼光譜。這是拉曼光譜進行分子結構定性分析的理論依據。
1.4 拉曼光譜

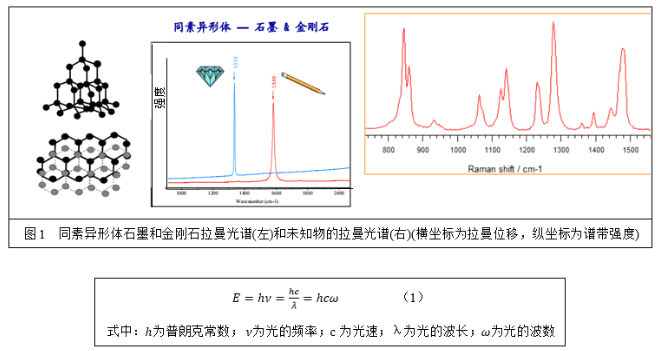

通常將拉曼散射強度相對波數的函數圖稱為拉曼光譜圖。圖1展示的是同素異形體石墨和金剛石的拉曼光譜圖（左）以及某一未知物的拉曼光譜圖（右）。拉曼光譜x軸的慣用單位是相對激發光波長的頻率偏移，一般用波數表示，簡稱拉曼位移或拉曼頻移。若波長以厘米計，波數就是波長的倒數，即每厘米波的數目。比如，綠光的波長為500nm（500*10-7cm），其波數即為20000cm-1。
波數與能量E的關系如公式（1）所示：
因此，拉曼光譜的x軸正好是激光波長和拉曼光波長以波數計的差。例如：用514.50nm激光激發氮?dú)獾睦⑸洌洳ㄩL(zhǎng)為584.54nm。對該氮拉曼峰以波數計的拉曼頻移如公式（2）：

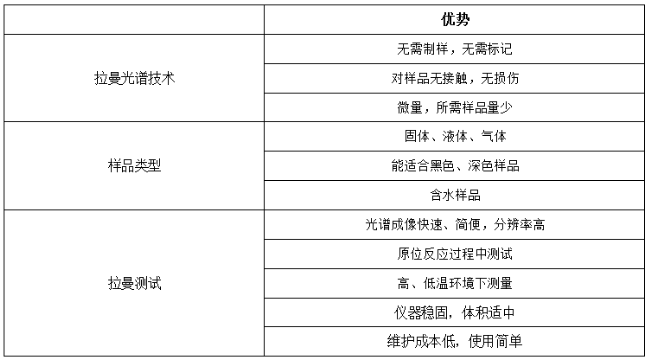

1.5 拉曼光譜的優勢

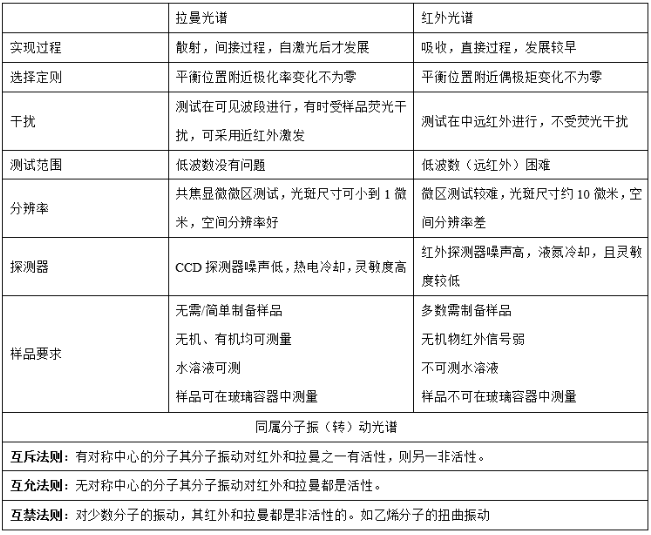

1.6 拉曼光譜儀與紅外光譜儀的對比
1.7 拉曼光譜在能源存儲領域的應用
拉曼光譜技術以其信息豐富，制樣簡單，水的干擾小等獨特的優點，為化學、材料、物理、高分子、生物、醫藥、地質等領域的研究提供了快速、簡單、可重復、且無損傷定性定量分析的方法。拉曼光譜儀除了能夠得到物質的光譜信息外，還能得到相應的拉曼成像，了解物質各組分的分布情況等。
1.7.1鋰電領域
1）分析正極材料

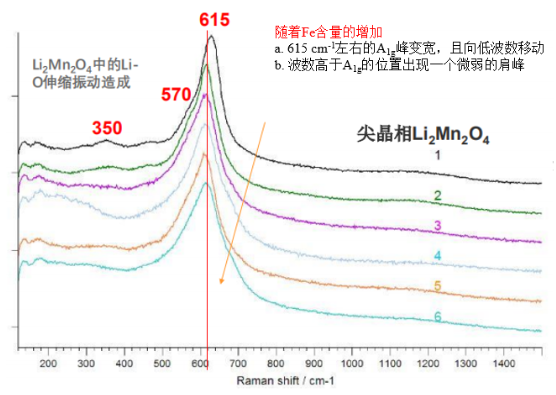

案例一：Li(Mn, Fe)氧化物
Fe部分取代了Mn的不同組分Li(Mn, Fe)2O4的六個樣品

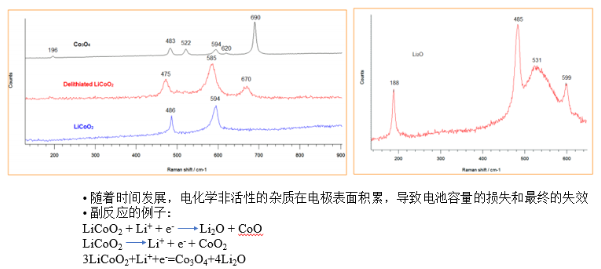

案例二：識別正極材料及循環產物—鈷酸鋰LiCoO2

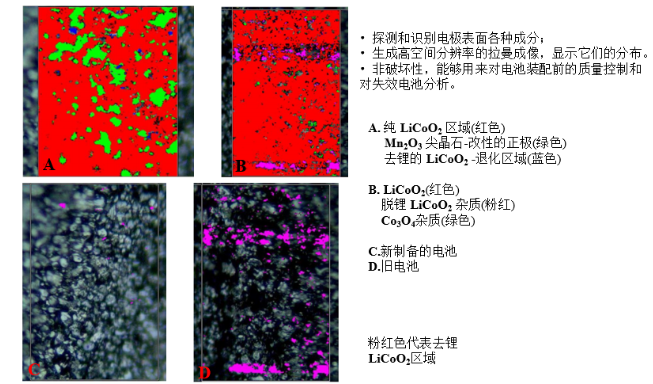

案例三：鋰離子電池LiCoO2電極分析

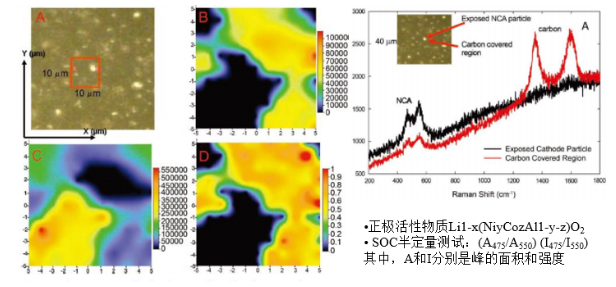

案例四：鋰離子電池電荷狀態（SOC）的成像

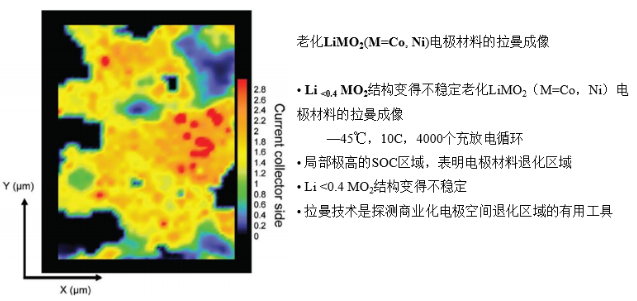

案例五：鋰離子電池電荷狀態（SOC）——老化后的電池
2）分析負極材料

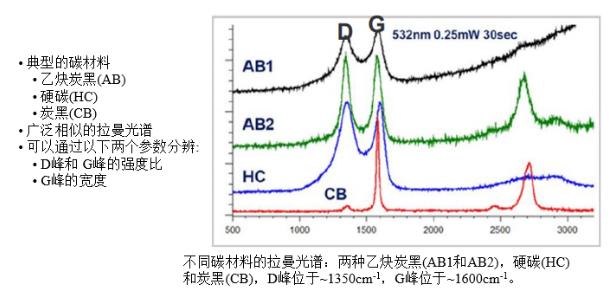

案例一：分析負極碳材料的種類
案例二：負極各組分分布

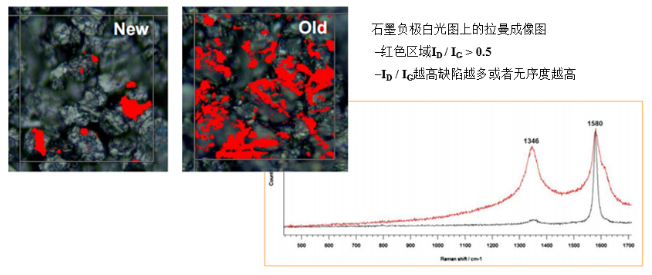

案例三：評價石墨負極的劣化

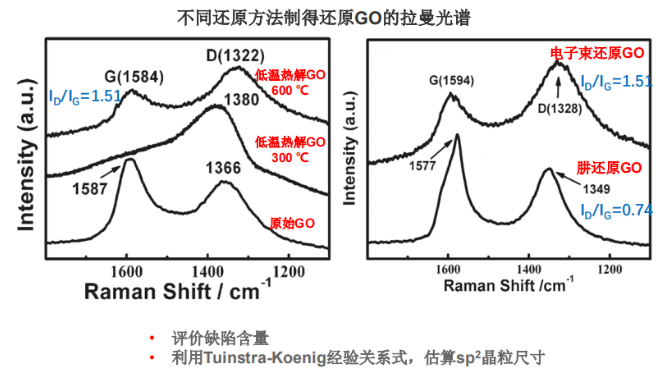

案例四：評價不同的還原GO中的缺陷

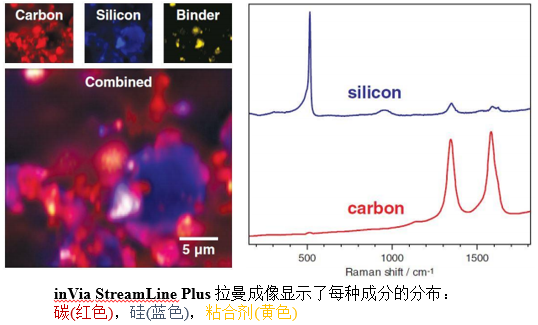

案例五：用于電動車的新型電池——硅-碳負極材料

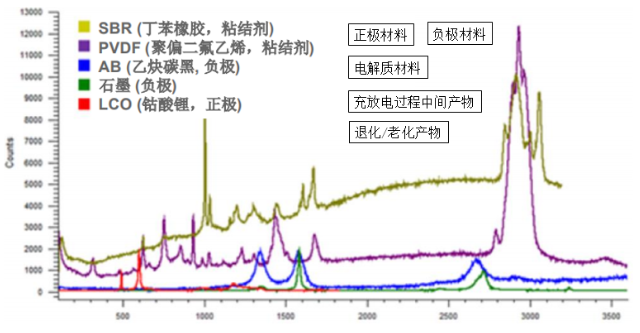

案例六：探測低濃度粘合劑

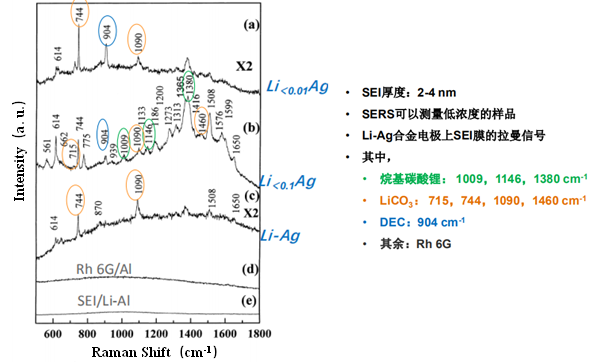

案例七：固體電解質中間相（SEI）SERS表征
1.7.2其他儲能設備

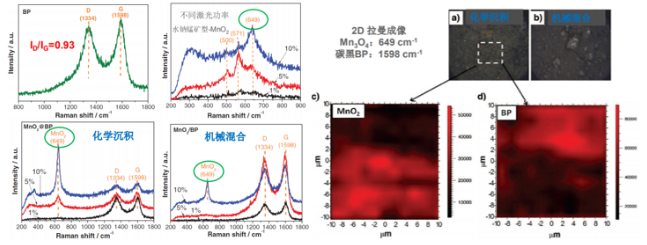

拉曼光譜在非對稱超級電容器MnO2/活性炭復合電極材料的應用
2. Raman系統主要構成

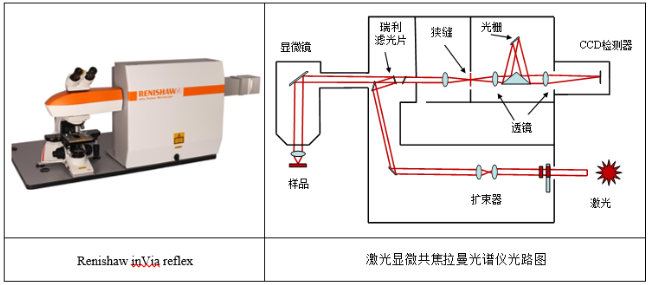

拉曼光譜儀主要由激光光源、樣品裝置、濾光器、單色儀、顯微鏡系統和檢測器等構成。以Renishaw inVia reflex為例，儀器結構如下所示：
2.1 激光器
激光器主要提供激發光源。激光器用作拉曼光譜的激發光源對拉曼光譜術的快速發展起到了至關重要的作用。由于拉曼散射很弱，要求的光源強度大，而激光器提供的激發光源具有極高的亮度、方向性強、譜線寬度十分狹小以及發散度極小，可傳輸很長的距離而保持高亮度。因此，一般用激光器提供激發光源。
激光器種類很多，常用的激光器有：Ar離子激光器、Kr離子激光器、He-Ne激光器，Nd-YAG激光器，二極管激光器等。根據所用材料不同大致可分為氣體激光器、固體激光器、半導體激光器和染料激光器等。半導體激光器是所有激光器中效率最高和體積最小的一種。這種激光器可通過改變電流、外部磁場、溫度或壓力微調輸出激光的波長，也可通過改變半導體合金的組分而能在0.32~0.45μm的范圍內進行調諧。
拉曼光譜儀一般都配備多種激光器，當一種激光激發樣品時產生很強的光致發光干擾信號時，就改用另一種激光，目的是避開光致發光的干擾。
2.2 外光路系統
外光路系統是指在激光器之后、單色儀之前的一套光學系統（包括樣品池）。它的作用是為了有效地利用光源強度、分離出所需要的激光波長、減少光化學反應和減少雜散光、以及最大限度地收集拉曼散射光，還要適合于不同狀態的試樣在各種不同條件下（如高、低溫）的測試。純化后的激光經反射鏡改變光路再由物鏡準確地聚焦在樣品上。樣品所發出的拉曼散射光再經聚光透鏡準確地成像在單色器的入射狹縫上。反射鏡的作用是將透過樣品的激光束及樣品發出的散射光反射回來再次通過樣品，以增強激光對樣品的激發效率，提高拉曼散射光的強度。
2.3 樣品裝置
樣品裝置包含在外光路系統中。樣品架的設計要保證使照明最有效和雜散光最少，尤其要避免入射激光進入光譜儀的入射狹縫。為此，對于透明樣品，最佳的樣品布置方案是使樣品被照明部分呈光譜儀入射狹縫形狀的長圓柱體，并使收集光方向垂直于入射光的傳播方向。
拉曼樣品主要有：透明液體、透明固體、不透明固體、加溫樣品、背向散射樣品和前向散射樣品?？捎懈鞣N各樣的樣品放置方式，包括直接的光學界面，顯微鏡，光纖維探針（不接觸或光學浸入）和樣品室（包括特殊的樣品盛器和自動樣品轉換器）。樣品光路也可被設計成能獲得偏振相關拉曼光譜，這種光譜通常包含附加信息。樣品裝置的選擇應根據待測物的具體情況（如樣品的狀態、體積等）以及測量的速度，激光的安全性和樣品圖譜的質量要求等決定。由于在可見光區域內，拉曼散射不會被玻璃吸收，因此拉曼光譜的一大優點是樣品可放在玻璃制成的各種樣品池中，這給樣品的拉曼測試帶來很大便利。
2.4 顯微鏡系統
裝有顯微鏡的拉曼光譜儀能夠做到微區分析，與之相應的技術常稱為顯微拉曼光譜術（Micro-Raman Spectroscopy）。借助顯微鏡系統，儀器既能顯示材料很小區域的形貌（對透明材料也能觀察到內部結構），又能收集到該區域的拉曼光譜散射光。橫向分辨率可達到微米級別。共聚焦顯微鏡的出現，優化了軸向分辨率。聚焦得很好的激光束給出很小的斑點大小，從而能獲得更好的橫向空間分辨率，而激光束的快速發散則能獲得好的軸向（深度）分辨率。通常，激發光通過顯微鏡物鏡聚焦于試樣上，拉曼散射光則由同一物鏡收集后送入光譜儀。顯微鏡載物臺能使試樣相對物鏡作精確的三維移動，裝顯微鏡的最大好處就是能觀察到試樣的放大像，并能從中選定發出拉曼散射光的試樣微區，這樣能夠既容易又快捷的對試樣給定區域進行對光，又有助于確保獲得的光譜是來自材料感興趣的區域，而不是存在污染物質或不具代表性的區域；配備顯微鏡的另一好處就是激光斑點很小，便于研究很小的試樣區域，但是不容易得到一個大范圍內的平均光譜信號。
2.5 濾光器
激光波長的散射光（瑞利光）要比拉曼信號強幾個數量級，必須在進入檢測器前濾除，另外，為防止樣品不被外輻射源（例如：房間的燈光，激光等離子體）照射，需要設置適宜的濾波器或者物理屏障。安置濾光部件的主要目的是為了抑制雜散光以提高拉曼散射的信噪比。在樣品前面，典型的濾光部件是前置單色器或干涉濾光片，它們可以濾去光源中非激光頻率的大部分光能。在樣品后面，用合適的干涉濾光片或吸收盒可以濾去不需要的瑞利線的一大部分能量，提高拉曼散射的相對強度。
2.6 分光系統
從分光機理上來看，拉曼光譜儀可以分為兩大類，即色散型拉曼光譜儀和非色散型拉曼光譜儀，傳統的拉曼光譜儀都是利用光柵進行分光的，稱為色散型拉曼光譜儀，而非色散型拉曼光譜儀，即傅里葉變換拉曼光譜儀是利用干涉儀，通過傅里葉變換得到其拉曼光譜。對于Renishaw Raman光譜儀來說，采用的是高刻線的光柵進行分光，光柵的單位是每毫米刻多少道，對于雷尼紹拉曼光譜儀來說，一般532nm配的是1800刻線/毫米或者2400刻線/毫米的光柵，而785nm配的是1200刻線/毫米的光柵，325nm配的是3600刻線/毫米的光柵，因?yàn)檫@樣搭配的效率好。
2.7 探測、放大和記錄系統
探測器又稱檢測器，在拉曼光譜儀中，被用于探測儀器收集到的拉曼散射光或經過變換的信號。傳統的拉曼光譜儀一般采用光電倍增管或電子計數器作為檢測器，用于對分光后的光譜逐點（即逐頻率）掃描以得到完整的拉曼光譜。常用的探測器有硅CCD探測器、紫外強化CCD探測器、近紅外（NIR）單元探測器和光電倍增管。CCD檢測器元件實際上是光敏電容器。由于光電效應，吸收光子產生了電荷并將其儲存于電容器中，儲存電荷的量正比于擊中像元的光子數。將這些電荷送往電荷敏感放大器以測得累積電荷。放大器輸出是數字化的，并儲存于計算機中。液氮冷卻的CCD電子耦合器件探測器的使用可大大提高探測器的靈敏度。硅質CCD是色散儀器中最常用的檢測器，響應范圍為200nm-1100nm。這種冷卻的陣列檢測器允許在低噪聲下的快速全光譜掃描，適用于檢測紫外-近紅外激光器激發的拉曼信號。
3. TIES-測試分析中心Raman設備介紹

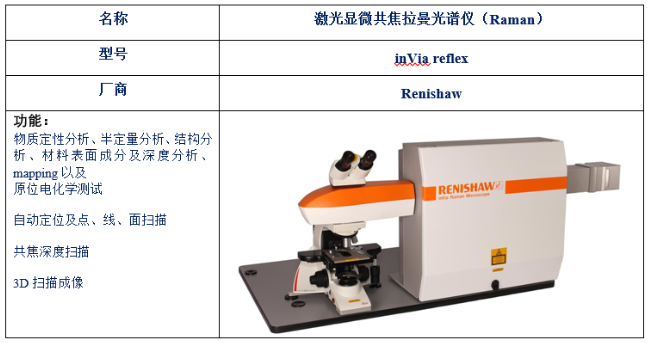

3.1 設備主要技術參數
3.2 Renishaw拉曼光譜儀特點
3.2.1激光器
532nm和785nm，每個激發波長均配置干涉濾光片和兩個Edge瑞利濾光片，濾除等離子線和瑞利散射，儀器阻擋激光瑞利散射水平好于1014，且在全掃描范圍（50-4000 cm-1）內，無等離子線，激光光斑連續可調，采用三點機械定位方式，磁性粘貼，拆卸方便，重復性好。軟件控制自動切換激發波長，采用計算機控制全自動切換，切換后無需重新調整儀器光路。
3.2.2光譜儀
非像散，單級光譜儀，系統總通光效率≥30%。高靈敏度，硅三階峰的信噪比好于25:1，并能觀察到四階峰。全光譜范圍可以快速連續掃描獲得任意寬波段光譜，無需接譜，不受CCD寬度的限制，并保持高光譜分辨率。光譜分辨率好于1 cm-1。532nm激發波長光譜范圍：50-9000cm-1，785nm激發波長光譜范圍：50-3200cm-1。不同波長瑞利濾光片自動切換，儀器自動轉換激光和自動準直，采用三點精確定位技術，轉臺采用光柵尺反饋控制系統，確保精度和重復性。光柵使用1200、1800刻線/毫米高分辨率光柵，并能軟件控制自動轉換。
3.2.3 CCD探測器
使用標準（532nm）和紅外增強（785nm）CCD探測器，采用半導體制冷型一英寸CCD，1024*256像素，制冷溫度-70°C，像元尺寸≤26*26μm，光譜范圍200-1050nm，量子效率峰值≥92%。計算機控制激光衰減片，共16級，從0.000005到100%，以方便針對不同樣品調整激光功率。
3.2.4顯微鏡
采用高穩定性研究級德國原裝Leica顯微鏡，分辨率高，視野大，通過調節目鏡、物鏡可方便、準確地尋找微米級樣品，并且可以安全地觀察激光焦點，以確認激光焦點是否聚焦在微米顆粒上。同時配有高分辨彩色攝像頭，可在計算機上顯示存儲圖像。其中，采用10X原裝目鏡，5X(NA 0.12, WD 14 mm)，20X (NA 0.4, WD 1.15 mm)，100 X (NA 0.85, WD 0.33 mm) 物鏡，以及50X (NA 0.50, WD 10.6 mm)長焦物鏡。
3.2.5顯微共焦組件
Renishaw特有的新型數字化共焦方式，即通過計算機數字化控制狹縫和CCD區域，以避免傳統針孔共焦技術所帶來儀器的不穩定性以及更多的光學元件帶來的信號損失。狹縫大小通過軟件自動調整，在10-2000μm范圍內連續可調。
3.2.6 XYZ高精度機械自動平臺及拉曼掃描成像
高精度XYZ三維自動平臺配有光柵尺反饋控制系統，可實現自動定位及點、線、面掃描和共焦深度的掃描，確保精度和高重復性。掃描范圍X≥100mm，Y≥70mm，精度≤100nm。
1) 實時聚焦模塊?？衫肳ire控制軟件實現自動聚焦功能，適用于表面具有復雜形貌的樣品，且測試過程中可修正聚焦位置。
2) 全套Wire5.0軟件包。包含快速數據采集、處理等功能模塊。內置控制及數據處理軟件，可方便快速地處理數據，進行實時數據分析和成像。
3) 大面積高速掃描拉曼成像可以獲得拉曼信號特定范圍強度的綜合信息，成分含量分布信息的高分辨圖像以及3D拉曼掃描成像。

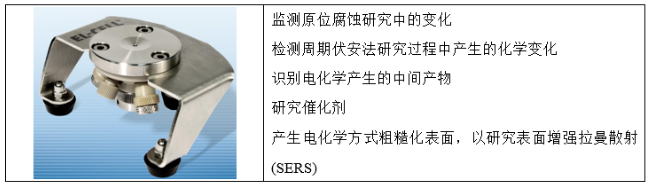

3.2.7 電化學反應池
電化學反應池，可直接放置于拉曼光譜儀自動樣品臺進行原位測試，可與光學顯微鏡與拉曼光譜儀合并使用。
