前面講到銑削黃金法則：厚進(jìn)薄出。
很多時(shí)候遵循這個(gè)法則可以輕輕松松延長(zhǎng)一倍以上刀具壽命，今天我們?cè)倏匆环N情形。
隨著編程軟件的自動(dòng)化程度越來越高，我們對(duì)走刀路徑的控制越來越弱，尤其是進(jìn)退刀，幾乎很難人為控制。遺憾的是很多軟件設(shè)計(jì)的走刀路徑非常不符合我們的黃金法則。比如程序進(jìn)刀路徑。
很多人編程時(shí)切入使用直線切入，如下圖。可以看出，這兩種情況，刀具退出時(shí)都產(chǎn)生了厚的鐵屑。刀具非常容易破碎。

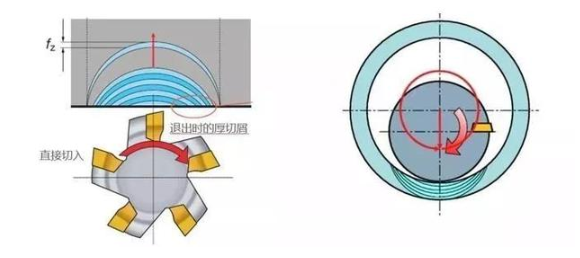

錯(cuò)誤進(jìn)刀方法一：直線切入
正確的做法的圓弧滾入，如下圖
▼▼▼

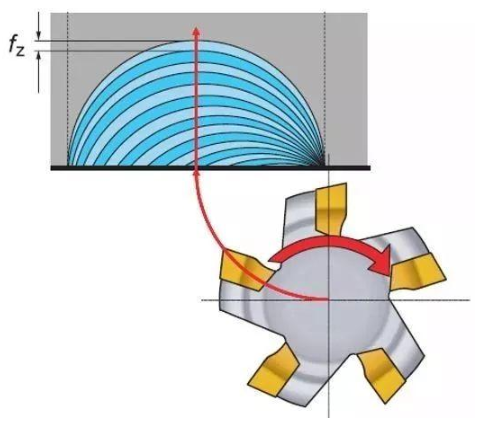

正確進(jìn)刀方法：圓弧切入
當(dāng)然要注意圓弧的方向，否則適得其反。

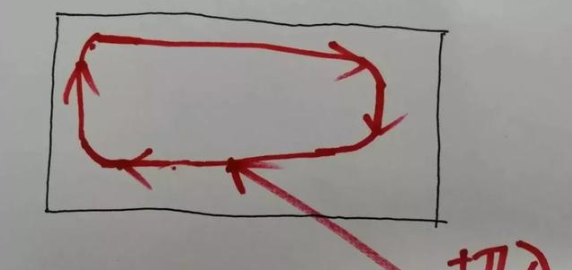

錯(cuò)誤進(jìn)刀方法二：圓弧方向錯(cuò)誤

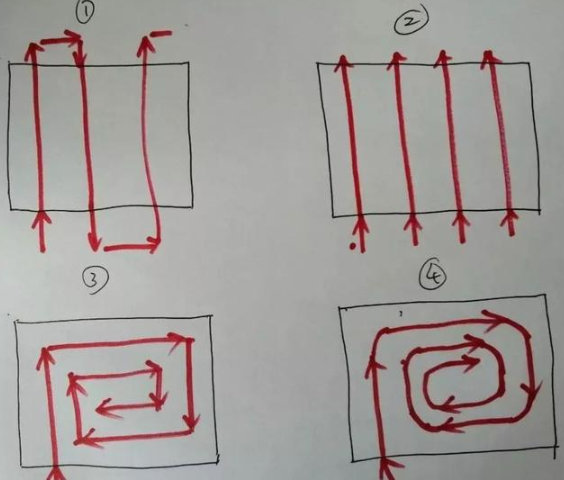

我們簡(jiǎn)單分析以下四種加工路徑
▼▼▼
第一種，順逆銑交替，直線切入，且切入切出頻繁，0分；
第二張，順銑，但直線切入，且切入切出頻繁，40分；
第三張，順銑，但直線切入，無圓弧轉(zhuǎn)角過渡，60分；
第四種，順銑，圓弧切入，轉(zhuǎn)角圓弧過渡，100分！
兩種不同進(jìn)刀方式，刀具壽命差異非常大：兩種進(jìn)刀方式刀具壽命相差4倍以上!!!
▼▼▼
所以在允許的情況下，盡量選擇圓弧切入。如果軟件實(shí)在無法支持，可以嘗試斜向切入。
斜向切入同樣可以厚進(jìn)薄出
▼▼▼
沒想到小小的一個(gè)改動(dòng)，會(huì)帶來如此好的刀具壽命，有興趣的朋友可以嘗試一下。
CNC四軸加工中任意點(diǎn)位的坐標(biāo)系追蹤
加工路徑對(duì)刀具壽命影響巨大。編程時(shí)怎么走刀才能獲得最好的刀具壽命呢？
今天介紹銑削的黃金法則：厚進(jìn)薄出。這是銑削第一法則。
如圖，厚進(jìn)薄出指的是刀具切入工件的時(shí)候鐵屑較厚，切出的時(shí)候較薄。這種加工方法刀具壽命好，光潔度高，不容易震動(dòng)。
▼ ▼厚進(jìn)薄出 ▼ ▼
如何編程才能保證符合黃金法則呢？
先看順銑和逆銑。
幾乎所有刀具都推薦順銑，原因就在于此。

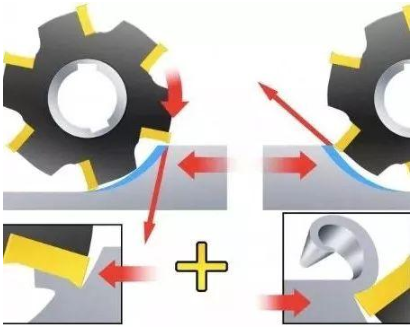

下圖左邊是順銑，右邊逆銑。
可以看出來，順銑符合厚進(jìn)薄出的黃金法則！
▼ ▼順銑與逆銑 ▼ ▼
粗加工的時(shí)候順銑加工刀具壽命遠(yuǎn)遠(yuǎn)高于逆銑。如加工下面的零件，刀具是D25R0.8的方肩銑刀。
▼ ▼測(cè)試零件 ▼ ▼
分別用逆銑和順銑，逆銑只能加工17件，順銑可以加工110件。
差異如此巨大。
順銑切入時(shí)鐵屑較厚刃口容易切入工件，而逆銑前面很薄，刀具無法切入，形成劇烈摩擦，切削力大，熱量高，后刀面摩擦力很大。
更嚴(yán)重的是，逆銑切出的瞬間，鐵屑較厚并且是從壓應(yīng)力變成拉應(yīng)力，造成刀片破裂。
因此除以下情形外，我們都推薦順銑：
1、側(cè)銑垂直度不好；
2、側(cè)銑余量不均勻，或者有黑皮；
3、機(jī)床絲桿有間隙。
今天我們談?wù)擖S金法則的第一種情形，接下來幾天我們討論其他符合黃金法則的做法。
這個(gè)是上周在東莞長(zhǎng)安一個(gè)沖壓模具公司的測(cè)試。

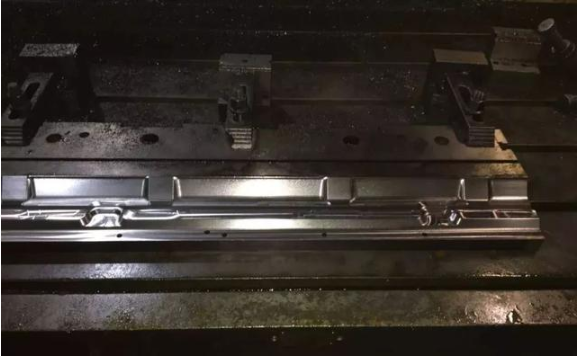

工件如下，這是加工后的照片，加工前余量為0.5mm。硬度為HRC56。
▼▼測(cè)試模具 ▼▼
先看看之前加工工藝：粗加工-半精加工-精加工。
粗加工和半精加工使用D10R1整硬銑刀，參數(shù)如下：
轉(zhuǎn)速3000，切深0.1，步距0.15，進(jìn)給1800。
2小時(shí)需要更換刀具。 粗加工+半精加工需要12小時(shí)左右。
測(cè)試刀具：D30R5，3齒。刀片為GH1010系列。
加工參數(shù)：
轉(zhuǎn)速1500，切深0.2，步距0.3，進(jìn)給1800.

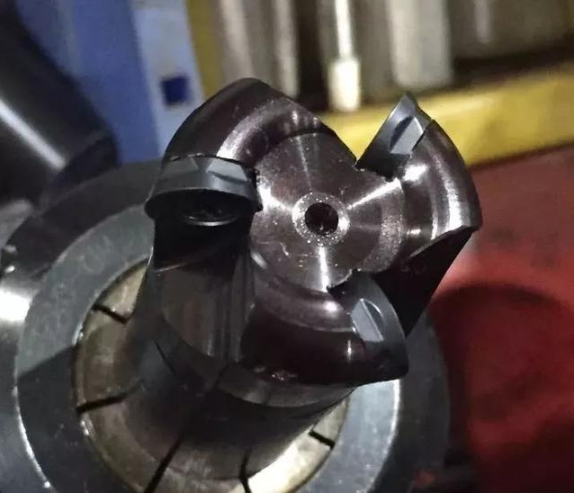

▼▼ 加工3小時(shí)后的刀具磨損 ▼▼
只需要3小就完成粗加工！
由于刀具磨損很少，無需半精加工直接精加工，比原來節(jié)省了9小時(shí)加工時(shí)間！更為難得的是其中有90分鐘是平面粗加工！
最后測(cè)得一個(gè)刃口壽命是7小時(shí)！工時(shí)和刀具成本大大低于原來方案。
▼▼7小時(shí)后刀具磨損 ▼▼
熱處理材料的粗加工一直是行業(yè)難題，尤其是平面粗加工，很難有刀片能獲得穩(wěn)定的壽命。
