內燃機車增壓器是機車的核心部件，增壓器在工作時，其轉子的轉速在30 000～40 000 r/min，而增壓器核心部件是其轉子部分，主要由主軸、輪盤葉片、軸承套、葉輪和主軸螺母（見圖1）等部分組成，因高溫、高轉速的工況，對其轉子部件的加工精度要求也非常高，其中主軸螺母是主軸和葉輪鎖緊定位的部件，緊固時其端面會受到很大壓力，如果端面相對于螺紋垂直度不好，就意味著緊固時主軸螺母端面和被聯接的葉輪面接觸不均勻，容易在主軸螺紋頭部形成附加彎矩，這對于主軸疲勞強度有很大影響，甚至會導致主軸螺紋“掉頭”的質量事故發生，在增壓器轉子高速旋轉中也會直接影響轉子的動平衡穩定性。因此，主軸螺母的設計圖樣對于其端面相對于螺紋的垂直度嚴格要求，因主軸螺母的螺紋形狀復雜特殊，螺紋又在主軸螺母的盲孔中，螺紋的檢測比較難，國外有專業的螺紋測量技術公司推出不少專業的螺紋測量儀，但能檢測盲孔內螺紋的裝置卻非常少，并且這些測量儀造價不菲，購置成本很高。
有一些通用的測量設備如三坐標測量儀、光學測量儀也有相關的螺紋測量功能，但都不夠專業且精度也不高。例如：三坐標測量儀按理論螺距沿螺旋槽取點建立軸線，但測球探不進溝槽內部，測量精度不高，檢測過程比較麻煩。光學測量機一般用于兩頭帶中心孔的軸類零件的檢測，對主軸螺母的內螺紋無法形成投影，也就無法檢測。

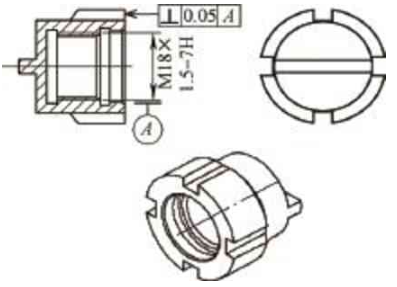

圖 1
機車增壓器主軸螺母盲孔螺紋垂直度檢測裝置如圖2所示，這種新型檢測裝置具有結構簡單、成本低、操作簡單、檢測效率高及檢測精度高的特點，解決了機車增壓器主軸螺母盲孔螺紋垂直度無法檢測的問題。
電化學方法乳液聚合甲基丙烯酸甲酯的制備和表征······································張劍秋 付凌霄 陳 龍 張勝佳 (6,925)
圖 2

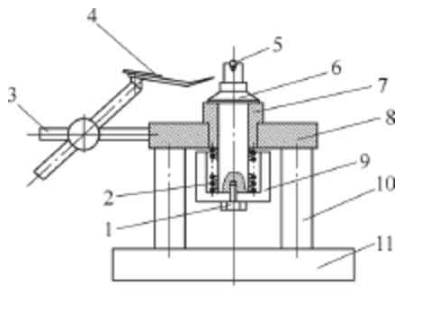

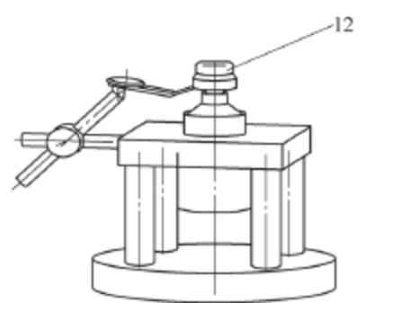

1.防松螺栓 2.壓簧 3.測表支架4.杠桿千分表 5.頂珠 6.旋轉軸 7.基套8.基座 9.鎖緊螺母 10.支撐柱11.底板 12.主軸螺母
該裝置使用方法是將主軸螺母擰緊到旋轉軸上端螺紋，利用頂珠頂?shù)街鬏S螺母盲孔底面中心位置，保證主軸螺母的螺紋與檢測裝置旋轉軸螺紋保持自由鎖緊狀態，調整測表支架保證杠桿千分表的測針與主軸螺母的被測端面接觸，并使測針壓緊0.1～0.2mm，然后旋轉鎖緊螺母帶動旋轉軸轉動，其中壓簧保證了基套與旋轉軸的軸肩保持緊密接觸、軸向無竄動，此時旋轉360°，杠桿千分表所顯示的變化量就可以測量出主軸螺母端面跳動，由于主軸螺母端面是環帶，跳動近似等于垂直度，經計算驗證誤差小于0.005mm，可以直接作為主軸螺母的螺紋軸線與端面的垂直度使用。
檢測裝置部件加工注意事項如下：
計算出最鄰近指數，地理集中指數，基尼系數和不平衡指數，采用ArcGIS10.3空間分析工具的功能和Eexcel統計軟件分析了新疆A級旅游景區的空間分布的特征。
（1）基套的上端面與內孔保證垂直度0.005mm以內，表面粗糙度值Ra＜0.8μm。
（2）旋轉軸的軸肩和外圓部位保證垂直度0.005mm以內，表面粗糙度值Ra＜0.8μm，旋轉軸應采用雙頂尖磨削加工，并保留上端中心孔完好。
（3）頂珠選用8mm精度G10以上的鋼珠，檢測時頂珠放于旋轉軸上端中心孔內，保證頂珠高于旋轉軸上端面。
（4）基套與旋轉軸采用間隙配合，配合間隙保證在0.01～0.02mm。
采用直接在家具成品上測試時，要選取家具中的主要面層，要求可檢測面部位表面平整，無鼓泡、劃痕、褪色、皺皮等缺陷。
機車增壓器主軸盲孔螺母螺紋垂直度檢測裝置具有結構簡單、成本低、操作簡單、檢測效率高及檢測精度高的優點，利用頂珠頂?shù)街鬏S螺母盲孔底面中心位置，保證主軸螺母的螺紋與檢測裝置旋轉軸螺紋保持自由鎖緊狀態，旋轉一周用千分表測量。該裝置解決了機車增壓器主軸螺母盲孔螺紋垂直度無法檢測的問題，有效降低了機車增壓器的故障率。
