磁控濺射
磁控濺射是物理氣相沉積（Physical Vapor Deposition，PVD）的一種。一般的濺射法可被用于制備金屬、半導體、絕緣體等多材料，且具有設備簡單、易于控制、鍍膜面積大和附著力強等優點，而上世紀 70 年代發展起來的磁控濺射法更是實現了高速、低溫、低損傷。因為是在低氣壓下進行高速濺射，必須有效地提高氣體的離化率。磁控濺射通過在靶陰極表面引入磁場，利用磁場對帶電粒子的約束來提高等離子體密度以增加濺射率。
磁控濺射定義
在二極濺射中增加一個平行于靶表面的封閉磁場，借助于靶表面上形成的正交電磁場，把二次電子束縛在靶表面特定區域來增強電離效率，增加離子密度和能量，從而實現高速率濺射的過程。
磁控濺射原理

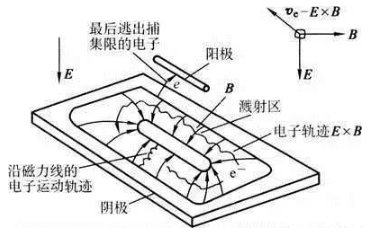

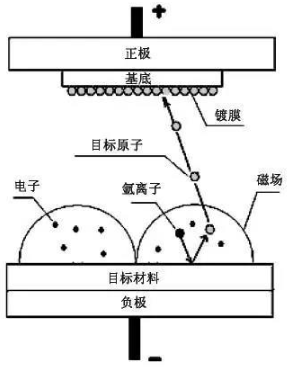

磁控濺射的工作原理是指電子在電場E的作用下，在飛向基片過程中與氬原子發生碰撞，使其電離產生出Ar正離子和新的電子；新電子飛向基片，Ar離子在電場作用下加速飛向陰極靶，并以高能量轟擊靶表面，使靶材發生濺射。在濺射粒子中，中性的靶原子或分子沉積在基片上形成薄膜，而產生的二次電子會受到電場和磁場作用，產生E（電場）×B（磁場）所指的方向漂移，簡稱E×B漂移，其運動軌跡近似于一條擺線。若為環形磁場，則電子就以近似擺線形式在靶表面做圓周運動，它們的運動路徑不僅很長，而且被束縛在靠近靶表面的等離子體區域內，并且在該區域中電離出大量的Ar 來轟擊靶材，從而實現了高的沉積速率。隨著碰撞次數的增加，二次電子的能量消耗殆盡，逐漸遠離靶表面，并在電場E的作用下最終沉積在基片上。由于該電子的能量很低，傳遞給基片的能量很小，致使基片溫升較低。磁控濺射是入射粒子和靶的碰撞過程。入射粒子在靶中經歷復雜的散射過程，和靶原子碰撞，把部分動量傳給靶原子，此靶原子又和其他靶原子碰撞，形成級聯過程。在這種級聯過程中某些表面附近的靶原子獲得向外運動的足夠動量，離開靶被濺射出來。
磁控濺射種類
磁控濺射包括很多種類。各有不同工作原理和應用對象。但有一共同點：利用磁場與電場交互作用，使電子在靶表面附近成螺旋狀運行，從而增大電子撞擊氬氣產生離子的概率。所產生的離子在電場作用下撞向靶面從而濺射出靶材。
靶源分平衡和非平衡式，平衡式靶源鍍膜均勻，非平衡式靶源鍍膜膜層和基體結合力強。平衡靶源多用于半導體光學膜，非平衡多用于磨損裝飾膜。磁控陰極按照磁場位形分布不同，大致可分為平衡態和非平衡磁控陰極。平衡態磁控陰極內外磁鋼的磁通量大致相等，兩極磁力線閉合于靶面，很好地將電子/等離子體約束在靶面附近，增加碰撞幾率，提高了離化效率，因而在較低的工作氣壓和電壓下就能起輝并維持輝光放電，靶材利用率相對較高，但由于電子沿磁力線運動主要閉合于靶面，基片區域所受離子轟擊較小.非平衡磁控濺射技術概念，即讓磁控陰極外磁極磁通大于內磁極，兩極磁力線在靶面不完全閉合，部分磁力線可沿靶的邊緣延伸到基片區域，從而部分電子可以沿著磁力線擴展到基片，增加基片區域的等離子體密度和氣體電離率.不管平衡非平衡，若磁鐵靜止，其磁場特性決定一般靶材利用率小于30%。為增大靶材利用率，可采用旋轉磁場。但旋轉磁場需要旋轉機構，同時濺射速率要減小。旋轉磁場多用于大型或貴重靶。如半導體膜濺射。對于小型設備和一般工業設備，多用磁場靜止靶源。用磁控靶源濺射金屬和合金很容易，點火和濺射很方便。這是因為靶（陰極），等離子體，和被濺零件/真空腔體可形成回路。但若濺射絕緣體如陶瓷則回路斷了。于是人們采用高頻電源，回路中加入很強的電容。這樣在絕緣回路中靶材成了一個電容。但高頻磁控濺射電源昂貴，濺射速率很小，同時接地技術很復雜，因而難大規模采用。為解決此問題，發明了磁控反應濺射。就是用金屬靶，加入氬氣和反應氣體如氮氣或氧氣。當金屬靶材撞向零件時由于能量轉化，與反應氣體化合生成氮化物或氧化物。磁控反應濺射絕緣體看似容易，而實際操作困難。主要問題是反應不光發生在零件表面，也發生在陽極，真空腔體表面，以及靶源表面。從而引起滅火，靶源和工件表面起弧等。德國萊寶發明的孿生靶源技術，很好的解決了這個問題。其原理是一對靶源互相為陰陽極，從而消除陽極表面氧化或氮化。冷卻是一切源（磁控，多弧，離子）所必需，因為能量很大一部分轉為熱量，若無冷卻或冷卻不足，這種熱量將使靶源溫度達一千度以上從而溶化整個靶源。
