電氣圖紙一般可分為兩大類，一類為電力電氣圖，它主要是表述電能的傳輸、分配和轉換，如電網電氣圖、電廠電氣控制圖等。另一類為電子電氣圖，它主要表述電子信息的傳遞、處理；如電視機電氣原理圖。本文主要談電力電氣圖的識讀。
電力電氣圖分一次回路圖、二次回路圖。一次回路圖表示一次電氣設備(主設備)連接順序。一次電氣設備主要包括發電機、變壓器、斷路器、電動機、電抗器、電力電纜、電力母線、輸電線等。
為對一次設備及其電路進行控制、測量、保護而設計安裝的各類電氣設備，如測量儀表、控制開關、繼電器、信號裝置、自動裝置等稱二次設備。表示二次設備之間連接順序的電氣圖稱二次回路圖。 一、電氣圖的種類
電氣圖主要有系統原理圖、電路原理圖、安裝接線圖。
1．系統原理圖(方框圖)
用較簡單的符號或帶有文字的方框，簡單明了地表示電路系統的最基本結構和組成，直觀表述電路中最基本的構成單元和主要特征及相互間關系。
2．電路原理圖
電路原理圖又分為集中式、展開式兩種。集中式電路圖中各元器件等均以整體形式集中畫出，說明元件的結構原理和工作原理。識讀時需清楚了解圖中繼電器相關線圈、觸點屬于什么回路，在什么情況下動作，動作后各相關部分觸點發生什么樣變化。
展開式電路圖在表明各元件、繼電器動作原理、動作順序方面，較集中式電路圖有其獨特的優點。展開式電路圖按元件的線圈、觸點劃分為各自獨立的交流電流、交流電壓、直流信號等回路．凡屬于同一元件或繼電器的電流、電壓線圈及觸點采用相同的文字。展開式電路圖中對每個獨立回路，交流按U、V、W相序；直流按繼電器動作順序依次排列。識讀展開式電路圖時，對照每一回路右側的文字說明，先交流后直流，由上而下，由左至右逐行識讀。集中式、展開式電路圖互相補充、互相對照來識讀更易理解。
3．安裝接線圖
安裝接線圖是以電路原理為依據繪制而成，是現場維修中不可缺少的重要資料。安裝圖中各元件圖形、位置及相互間連接關系與元件的實際形狀、實際安裝位置及實際連接關系相一致。圖中連接關系采用相對標號法來表示。
二、識讀電氣圖須知
1．學習掌握一定的電子、電工技術基本知識，了解各類電氣設備的性能、工作原理，并清楚有關觸點動作前后狀態的變化關系。
2．對常用常見的典型電路，如過流、欠壓、過負荷、控制、信號電路的工作原理和動作順序有一定的了解。
3．熟悉國家統一規定的電力設備的圖形符號、文字符號、數字符號、回路編號規定通則及相關的國標。了解常見常用的外圍電氣圖形符號、文字符號、數字符號、回路編號及國際電工委員會(IEC)規定的通用符號和物理量符號(相關資料附后)。
4．了解繪制二次回路圖的基本方法。電氣圖中一次回路用粗實線，二次回路用細實線畫出。一次回路畫在圖紙左側，二次回路畫在圖紙右側。由上而下先畫交流回路，再畫直流回路。同一電器中不同部分(如線圈、觸點)不畫在一起時用同一文字符號標注。對接在不同回路中的相同電器，在相同文字符號后面標注數字來區別。
5．電路中開關、觸點位置均在"平常狀態"繪制。所謂"平常狀態"是指開關、繼電器線圈在沒有電流通過及無任何外力作用時觸點的狀態。通常說的動合、動斷觸點都指開關電器在線圈無電、無外力作用時它們是斷開或閉合的，一旦通電或有外力作用時觸點狀態隨之改變。
三、識讀電氣圖方法
1．仔細閱讀設備說明書、操作手冊，了解設備動作方式、順序，有關設備元件在電路中的作用。
2．對照圖紙和圖紙說明大體了解電氣系統的結構，并結合主標題的內容對整個圖紙所表述的電路類型、性質、作用有較明確認識。
3．識讀系統原理圖要先看圖紙說明。結合說明內容看圖紙，進而了解整個電路系統的大概狀況，組成元件動作順序及控制方式，為識讀詳細電路原理圖作好必要準備。
4．識讀集中式、展開式電路圖要本著先看一次電路，再看二次電路，先交流后直流的順序，由上而下，由左至右逐步順序漸進的原則，看各個回路，并對各回路設備元件的狀況及對主要電路的控制，進行全面分析，從而了解整個電氣系統的工作原理。 5．識讀安裝接線圖要對照電氣原理圖，先一次回路，再二次回路順序識讀。識讀安裝接線圖要結合電路原理圖詳細了解其端子標志意義、回路符號。對一次電路要從電源端順次識讀，了解線路連接和走向．直至用電設備端。對二次回路要從電源一端識讀直至電源另一端。接線圖中所有相同線號的導線．原則上都可以連接在一起。

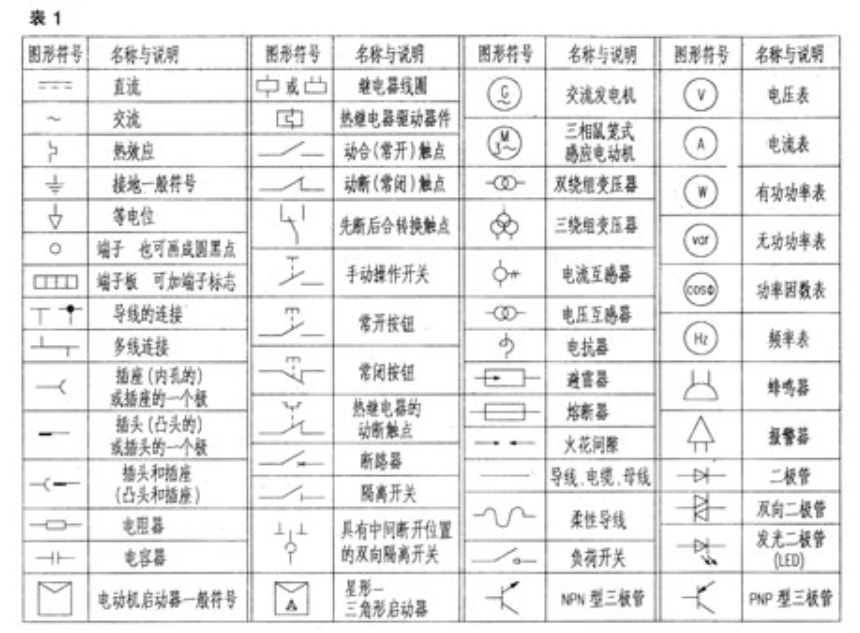

四、常用電氣圖形符號(見表1)
如何識讀電力電氣圖 |
|

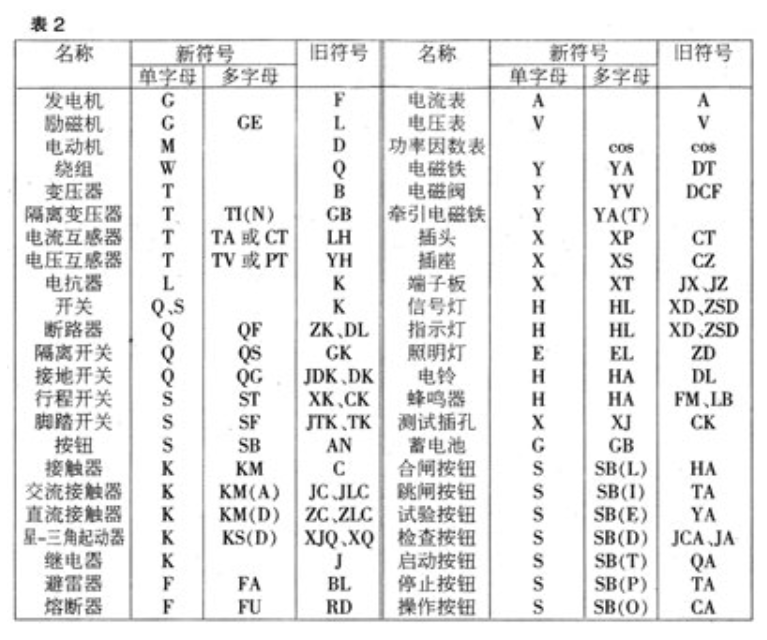

五、常用基本文字符號(見表2)
|
六、常用輔助文字符號(見表3)
|
七、電力圖中回路編號

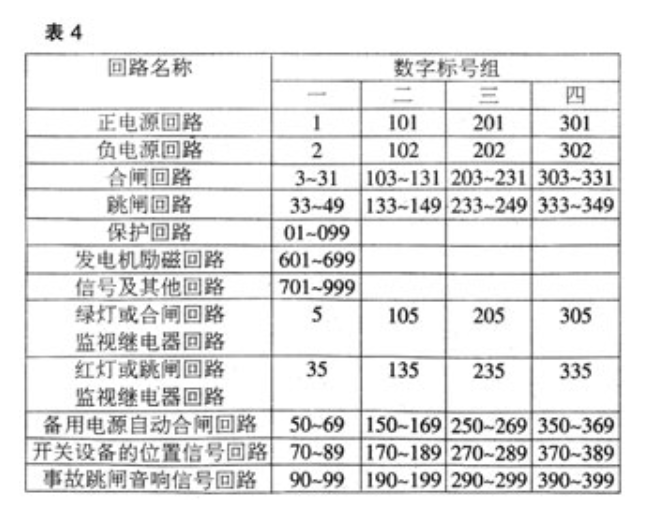

1．直流回路的數字標號(見表4)
|

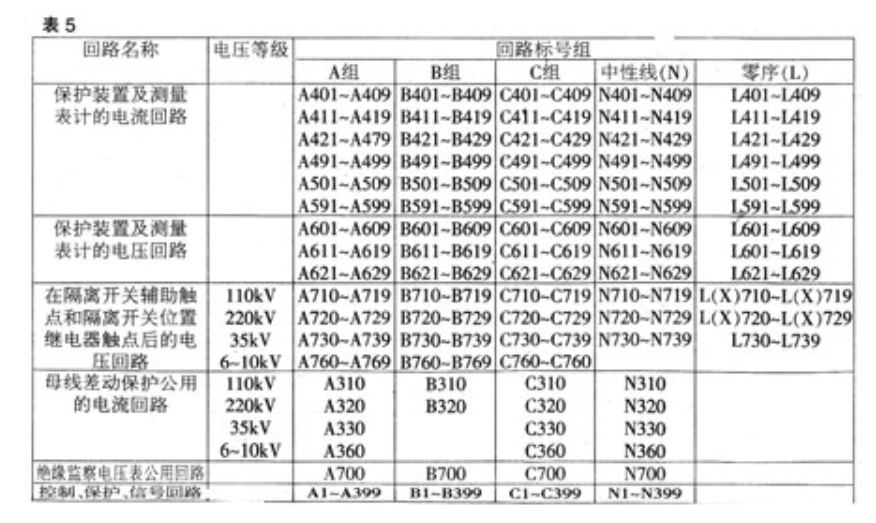

2．交流回路數字標號(見表5)
|

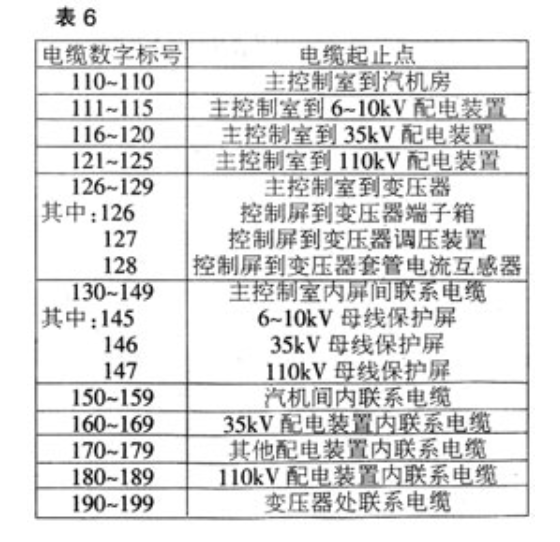

3．電纜數字標號組(見表6)
|
