▌ 普通外圓磨削
普通外圓磨削如下圖所示，利用工件兩端的頂尖孔，把工件支承在磨床的頭架及尾座頂尖間，磨削時工件在主軸帶動下作旋轉運動，砂輪作橫向進給。
普通外圓磨削加工示意圖
▌ 無心外圓磨削
無心外圓磨它沒有頭架和尾架，而是由托板和導輪支持工件，用砂輪進行磨削。無心研削法它是由磨削砂輪，調整輪和工件支架三個機構構成，其中磨削砂輪實際擔任磨削的工作，調整輪控制工件的旋轉，并使工件發生進刀速度，工件支架在磨削時支撐工件。無心外圓磨床生產率較高。多用于大量生產，易于實現自動化。

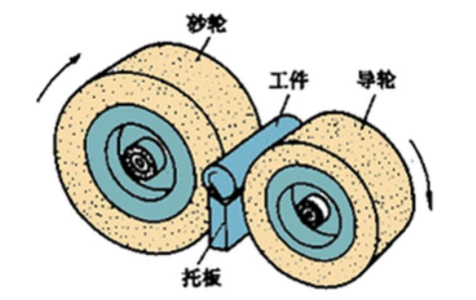

無心外圓磨加工示意圖
▌ 無心外圓磨削較普通外圓磨削的特點
1. 連續加工，無需退刀，裝夾工件等時間短，生產率高。
2. 托架和導輪定位機構比普通外圓磨床頂尖、中心架機構支承剛性好，切削量可以較大，并有利于細長軸類工件的加工，易于實現高速磨削和強力磨削。
3. 無心外圓磨床工件靠外圓在定位機構上定位，磨削量是工件直徑上的余量，故砂輪的磨損、進給機構的補償和切入機構的重復定位精度誤差對零件直徑尺寸精度的影響，只有普通外圓磨床的一半，不需打中心孔，且易于事先上、下料自動化。
4. 寬砂輪無心磨床通過式機構、可采用加大每次的加工余量，在切入磨時可對復雜型面依次形磨削或多砂輪磨削，生產率高，適用范圍廣。
5. 無心外圓磨床無保證磨削表面與非磨削表面的相對位置精度（同軸度，垂直度等）的機構，磨削周向斷續的外表面時圓度較差。
6. 磨削表面易產生奇數次棱圓度，如較大時往往會造成測量尺寸小于最大實體尺寸的錯覺，而影響裝配質量和工作性能。
7. 機床調整較復雜、費時，每更換不同直徑的工件就需沖調整托架高度，與距離及有關的工藝參數。故調整技術難度較大，不適宜小批及單件生產。
