半導體制程已經進展到了3nm，今年開始試產，明年就將實現量產，之后就將向2nm和1nm進發。相對于2nm，目前的1nm工藝技術完全處于研發探索階段，還沒有落地的技術和產能規劃，也正是因?yàn)槿绱耍?nm技術具有更多的想象和拓展空間，全球的產學研各界都在進行著相關工藝和材料的研究。
上周，IBM和三星公布了一種在芯片上垂直堆疊晶體管的新設計，被稱為垂直傳輸場效應晶體管 （Vertical Transport Field Effect Transistors，VTFET）。當前的處理器和SoC，晶體管平放在硅表面上，然后電流從一側流向另一側。相比之下，VTFET彼此垂直，電流垂直流動。該技術有望突破1nm制程工藝瓶頸。
IBM和三星表示，這種設計有兩個優點。首先，它可以繞過許多性能限制，將摩爾定律擴展到IBM當前的納米片技術之外，更重要的是，由于電流更大，該設計減少了能源浪費，他們估計VTFET將使處理器的速度比采用 FinFET 晶體管設計的芯片快兩倍或功耗降低 85%。IBM和三星聲稱，這一工藝技術有望允許手機一次充電使用整整一周。他們表示，這一工藝還可以使某些能源密集型任務（包括加密采礦）更加節能，因此對環境的影響較小。
IBM 和三星尚未透露他們計劃何時將該工藝技術商業化。他們并不是唯一一家試圖突破 1 nm瓶頸的公司。今年5月，臺積電與合作伙伴發布了1nm工藝技術路徑；7 月，英特爾表示，其目標是在 2024 年之前完成埃級芯片的設計。該公司計劃使用其新的“英特爾 20A”制程節點和 RibbonFET 晶體管來實現這一目標。
一、臺積電依然是先鋒
近年來，科學界一直在尋找可以替代硅的二維材料，挑戰1nm以下的制程工藝，但至今未能解決二維材料的高阻、低電流問題。
近些年，在先進制程的研發和商業化方面，臺積電一直是行業先鋒。
今年5月，臺積電、中國臺灣大學（NTU）和麻省理工學院（MIT）聯合宣布，1nm芯片研發取得重大突破。
該突破主要體現在材料方面，使用半金屬鉍（Bi）作為二維（2D）材料的接觸電極，可以大大降低電阻并增加電流。這可以實現接近現有半導體尺寸物理限制的能源效率。該消息是在IBM早些時候宣布其2nm芯片之后發布的。
每一種新的工藝技術都會帶來新的挑戰，在這種情況下，關鍵挑戰是找到合適的晶體管結構和材料。同時，為晶體管供電的晶體管觸點對其性能至關重要。半導體工藝技術的進一步小型化增加了接觸電阻，從而限制了它們的性能。因此，芯片制造商需要找到一種電阻非常低、可以傳輸大電流并且可以用于量產的觸點材料。
使用半金屬鉍作為晶體管的接觸電極可以大大降低電阻并增加電流。目前，臺積電使用鎢互連晶體管，而英特爾使用鈷互連。兩者都有其優點，并且都需要特定的設備和工具。
為了使用半金屬鉍作為晶體管的接觸電極，研究人員不得不使用氦離子束（HIB）光刻系統并設計一種“簡單的沉積工藝”。這種工藝僅用于研發生產線，因此還沒有完全準備好進行大規模生產。
目前，臺積電的 1nm 制程節點仍處于探索階段，工廠正在嘗試各種選項，也不能保證未來量產時確定使用半金屬鉍。
二、IMEC指向2027
近日，比利時微電子研究中心（IMEC）表示，1nm制程2027年就可實現商業化，之后的0.7nm預計將在2029年后實現量產。
IMEC的CEO Luc Van den hove博士在接受采訪時強調，搭配全新技術，“摩爾定律要前進多少個世代都不是問題?！睋?jù)悉，IMEC和ASML合作的EUV設備研發工作正在進行，日本的 TEL也參與其中，預計測試設備有望在2023年初完成，也有企業打算在2026年投入量產。
此外，IMEC還開發了一種新方法，可以在采用1nm制程工藝技術構建的芯片中使用金屬互連來減輕焦耳熱效應。
IMEC研究人員表示，在對基于鋁的二元化合物的實驗研究中，重點關注其電阻率，化學計量的AlCu和Al2Cu薄膜的電阻率低至9.5μΩcm。這些結果在實驗上支持它們?cè)谙冗M(jìn)的半鑲嵌互連集成方案中用作新導體的承諾，在這些方案中，它們可以與氣隙結合以提高性能。然而，在這種組合中，焦耳熱效應變得越來越重要。這是通過在12層后端（BEOL）結構中結合實驗和建模工作預測的。
1nm制程需要在后端最關鍵的層中引入新的導體材料，如二元和三元金屬間化合物（例如，Al 或 Ru 基），其電阻率低于按比例尺寸的常規元素金屬（例如 Cu、Co、Mo 或 Ru）。IMEC已經通過實驗研究了鋁化物薄膜的電阻率，包括 AlNi、Al 3 Sc、AlCu 和 Al 2 Cu。在20nm 及以上厚度時，所有 PVD 沉積膜的電阻率與 Ru 或 Mo 相當或更低。28nm 的 AlCu 和 Al 2膜的最低電阻率達到 9.5 μΩcmCu – 低于 Cu 的值。
IMEC設想在先進的半鑲嵌集成方案中引入金屬間化合物，包括直接蝕刻可圖案化金屬以實現更高縱橫比的線條。通過在金屬線之間逐漸引入部分或全部氣隙，可以進一步改善 RC 延遲。用電隔離氣隙代替?zhèn)鹘y(tǒng)的低 k 電介質有望降低按比例尺寸的電容。但是氣隙的導熱性極差，這引起了對操作條件下焦耳熱的擔憂。
IMEC通過在局部 2 層金屬互連級別執行焦耳熱“校準”測量并通過建模將結果投影到 12 層 BEOL 結構，量化了這一挑戰。該研究預測，空氣間隙會使溫度升高 20%。發現金屬線的密度起著重要作用：較高的金屬密度顯示有助于降低焦耳熱。
“這些研究結果是改進半鑲嵌金屬化方案作為1nm制程互連選項的關鍵，” IMEC研究員兼納米互連項目總監 Zsolt Tokei 說?！按送猓琁MEC正在通過其它選項擴展互連路線圖，包括混合金屬化和新的中間線方案，同時解決與工藝集成和可靠性相關的關鍵挑戰。”
三、1nm之后將如何發展？
當硅基芯片突破1nm之后，量子隧穿效應大增，將形成“電子失控”，使芯片失效。這種情況下，替換芯片的硅襯底，也許是芯片進一步發展的可行出路之一。
電子可以連續地從一個門流向下一個門，而不是停留在預期的邏輯門內，這在本質上使得晶體管不可能處于關閉狀態。
由于晶體管由三個端子組成：源極，漏極和柵極。電流從源極流向漏極，并由柵極控制，柵極根據施加的電壓而進行導通或關斷電流。
硅和二硫化鉬（MoS2）都具有晶格結構，但是通過硅的電子有效質量比二硫化鉬小。當柵極長度為5nm或更長時，硅晶體管可以正常工作。
而通過二硫化鉬的電子有更高的有效質量，他們的流動可以通過更小的門長度來控制。勞倫斯伯克利國家實驗室對此方案的可行性進行了實驗驗證，但該研究仍處于非常早期的階段。
一個14nm制程芯片上有超過10億個晶體管，而伯克利實驗室團隊還沒有開發出一種可行的方法來批量生產新的1nm晶體管，甚至還沒有開發出使用這種晶體管的芯片。
但是哪怕僅僅作為概念的證明，這里的結果仍然是非常重要且令人鼓舞的，期待后續新材料的發現可以繼續允許更小的晶體管尺寸，并隨之提高未來芯片的能效。
四、中國也有亮點
目前，全球1nm制程工藝都處于研發探索階段，距離商業化生產還要幾年的時間。因此，雖然中國大陸地區的先進制程工藝的商業化水平不高，但在相關的理論研究方面也在跟隨國際前沿。例如，湖南大學在1nm制程工藝的研究方面也有亮眼的表現。
今年6月，湖南大學的研究團隊研發出了超短溝道的垂直場效應晶體管（VFET）。這種晶體管技術，可以把晶體管做到3nm大小，而溝道長度只需要0.65nm。在以往的制程工藝中，溝道長度代表的就是芯片制程，也就是說0.65nm的溝道長度，就意味著0.65nm制程。

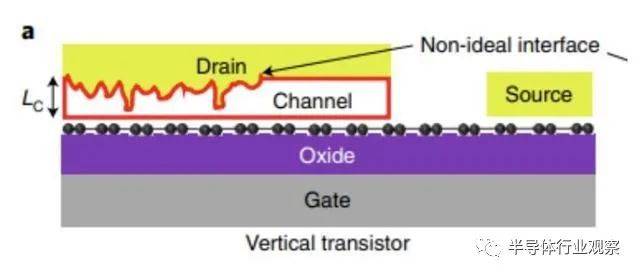

更重要的是，這種垂直場效應晶體管不是平行排列的，是垂直排列的。這種縱向的結構具有天然的短溝道特性，半導體溝道位于底電極與頂部電極之間，溝道長度僅取決于材料厚度。
研究人員采用了范德華（vdW）金屬電極集成方法，以二硫化鉬（MoS2）作為半導體溝道的薄層甚至單原子層，也就是說溝道長度，其實就是一層二硫化鉬材料的厚度，所以最短達到了0.65nm。由于排列方式的不同，無需縮短晶體管與晶體管之間的距離，搭積木式的一層一層往上壘就行了，這就使其不完全依賴于高精度光刻機。不過，該研究只是實驗室的產物，要真正走向量產，還有很長的路要走。
五、向1nm光刻機進發
以上談的都是工藝技術和材料的研發，要實現1nm制程的落地，制造設備，特別是EUV光刻機是必不可少的，這就不得不提到ASML。
目前，ASML的主力出貨EUV光刻機分別是NXE：3400B 和3400C，這兩款機型的數值孔徑（NA）均為0.33，其中更新一款的3400C 的可用性已經達到90%左右。
ASML預期，到今年年底，NXE：3600D 將會開始進行交付，該設備的匹配套精準度提升了，在30mJ/cm2下的晶圓吞吐量達到160片，相比3400C提高了18%，將會成為未來臺積電和三星3nm制程工藝的主要設備。
除此之外，ASML還公布了未來的三代光刻機研發計劃，三款機型的型號分別是NEXT、EXE：5000 和EXE:5200。從EXE：5000開始，將數值孔徑提高到了0.55。
0.55NA 比0.33NA 有著巨大的提升，包括更高的對比度，圖像曝光成本更低等，是未來發展的趨勢。
目前，硅片、曝光潔凈室已經逼近物理極限，現在的5nm/7nm 光刻機變得十分精密，設備零件多達10萬+、體積為40個貨柜。據悉，1nm 光刻機體積要比現在3nm 的多出一倍。
由于光刻機擁有非常多的零件，需要高精度的裝配，導致光刻機從發貨到配置/培訓的整個流程需要長達兩年時間。按照這個參考推算，預計0.55NA 的大規模應用得2025~2026年了，那時，大概率是1nm制程工藝試產時段。
六、結語
以上這些只是目前行業內進行1nm制程相關研發工作的代表，并非全部。相信隨著3nm的量產，以及2nm進入商業化階段，1nm制程的研發會逐步成熟，當下的這些實驗室級研究，預估將有不少會落地到晶圓廠，同時，還將會有更新的工藝和材料技術誕生。
