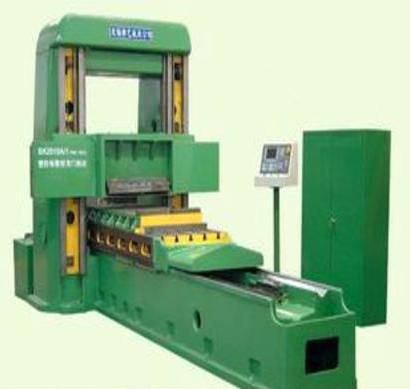

其改造的主要結構為
一）機械部分
1．采用標準B2010A 龍門刨床為機型進行專機設計制造。
2．床身和工作臺為平—V型導軌;工作臺速度控制：為無級調速；主電機功率22KW，刨片機其他機構參數同B2010A 龍門刨床;壓力油潤滑系統。
3．橫梁上下移動采用交流伺服電機驅動蝸輪付帶動左右絲桿同步轉動，實現橫梁同步進給和快移運動。
4．橫梁上下運動在原結構上改進為液壓鎖緊機構，移動時鎖緊機構松開，刨削時鎖緊。鎖緊靈活、可靠。
5．機床橫梁夾緊采用液壓自動夾緊系統結構。
二）機床電氣
1．電氣控制系統：采用日本SIEMENS802S-baseline數控系統加伺服單元，控制機床動作循環。確保系統運行穩定、可靠。
2．工作臺速度控制：為無級調速；主電機功率22KW
三）刨片機其他機構參數
同B2010A 龍門刨床。
改造后的刨床正常刨削厚度：0.2016mm刨片精度達 ±0.01mm
